LX1000 涤纶高速加弹机适配涤纶 POY 加工 DTY，工艺速度区间 700-900m/min，288 锭配置是化纤长丝车间主流选型机型。

涤纶 DTY 加工，热箱温度波动 ±1℃会造成约 3% 的筒子染色色差，联苯气相加热可稳定控制 160℃~250℃区间，适配不同纤度涤纶原丝。
锭距 110mm 的结构设计，可支持 20D~200D 聚酯原丝加工，同锭数下相比 105mm 锭距机型，断丝概率下降 12%，适合大批量连续生产。
最高机械极限速度 1000m/min，行业实操不建议长期满速运行，长期稳定生产推荐上限控制 900m/min，延长假捻盘使用寿命 30%。
288 锭 LX1000 涤纶高速加弹机装机功率 187KW，车间配电预留容量建议上浮 15%，用于应对设备启动峰值负载。
双热箱结构，第一热箱 2100mm、定型热箱 1430mm，两段式温控独立调节，能够降低 DTY 僵丝不良率至 1.2% 以内。
槽筒式摩擦卷绕适配 Φ250×250mm 卷装，成型双锥形筒子，后续退绕断头率相比直筒卷装降低 8%，适配后道织造。
在化纤车间工况管理上，加弹车间环境湿度控制在 60%~70% RH，湿度低于 55% 时，涤纶长丝静电上升，单吨断头次数增加 6 次。
很多车间存在误区，认为提升热箱温度就能持续提高弹力，温度超过 245℃后，涤纶大分子降解，断裂强度下降 5% 以上，产品品质反向变差。
LX1000 涤纶高速加弹机属于蓝翔机械成熟机型，可单独生产 DTY，也可配套 Lx802 电子导纱分丝机完成后道分丝工序，适配纸管、铁管两种筒管。
车间选型时，需要同步核算厂房层高，288 锭整机外形尺寸 21810×7008×5305mm，设备上方预留至少 800mm 检修空间，避免后期维护受限。

热门搜索关键词植入：LX1000 涤纶高速加弹机、DTY 涤纶假捻丝、高速加弹机工艺参数、化纤加弹车间工况、加弹机热箱温控、Lx802 电子导纱分丝机、高速加弹机断丝控制、涤纶 POY 加工 DTY、加弹机卷装规格、蓝翔机械加弹设备。

FAQ
Q：LX1000 涤纶高速加弹机能不能加工锦纶原丝？
A：该机型主打涤纶 DTY，锦纶加工建议选用 LX1000 高速加弹包覆一体机。
Q：DTY 染色色差大，优先检查什么参数？
A：优先核查热箱各区段温度一致性，温控偏差超过 ±1℃极易引发色差。
Q：加弹机假捻盘多久更换一次？
A：700-900m/min 工况，假捻盘一般连续运行 3000~4000 小时需要检测更换。
Q：车间湿度低于 55% 有什么快速改善方案？
A：加装工业加湿设备，将湿度稳定维持 60% RH 以上，减少静电断丝。
Q：288 锭 LX1000 一小时能产出多少 DTY？
A：产能取决于原丝纤度，150D 涤纶 POY，单台小时产量约 112kg。
Q：LX1000 涤纶加弹机可以做 S+Z 双丝道合股吗？
A：普通涤纶加弹机不支持，S+Z 合股选用 LX1000 电锭双丝道高速加弹机。
Q：Lx802 分丝机纸管和铁管版本硬件有什么区别？
A：导纱夹持组件、筒管定位结构不同，不可直接互换使用。

LX1000 高速加弹包覆一体机一步完成 POY 转 DTY 与氨纶包覆，省去二次包覆工序，整体生产流程缩短 30%。

该机型 288 锭配置，装机功率 163.84KW，比同规格涤纶 DTY 加弹机装机功率低约 12%，吨纱能耗下降 5% 左右。
工艺速度 700~900m/min，适配氨纶 15D~70D、锦纶 20D~200D 原料，可生产涤氨、锦氨包覆丝 ACY。
设备配套节能网络喷嘴，在 0.3~0.5MPa 气压区间，网络点均匀度可达 96%，相比普通喷嘴压缩空气消耗降低 18%。
变形热箱长度 2100mm，联苯气相加热，温度区间 160℃-250℃，温度均匀性 ±1℃，减少包覆丝弹力差异。
锭距 110mm，叠盘式摩擦假捻，高速运行时，单锭捻度波动控制在 ±2% 以内，满足针织面料原料要求。
Φ250×250mm 双锥形卷装，筒子成型稳定，包覆丝退绕断头率可控制在 0.9 次 / 吨以内，适配无缝内衣、弹力面料。
一步法工艺对比传统两步法，省去 DTY 倒筒、二次包覆转运，人工成本降低 22%，原料中间损耗下降 1.8%。
选型误区：不是所有包覆订单都适合一步法，高氨纶占比＞40% 的产品，需提前做小试，验证网络结合牢度。

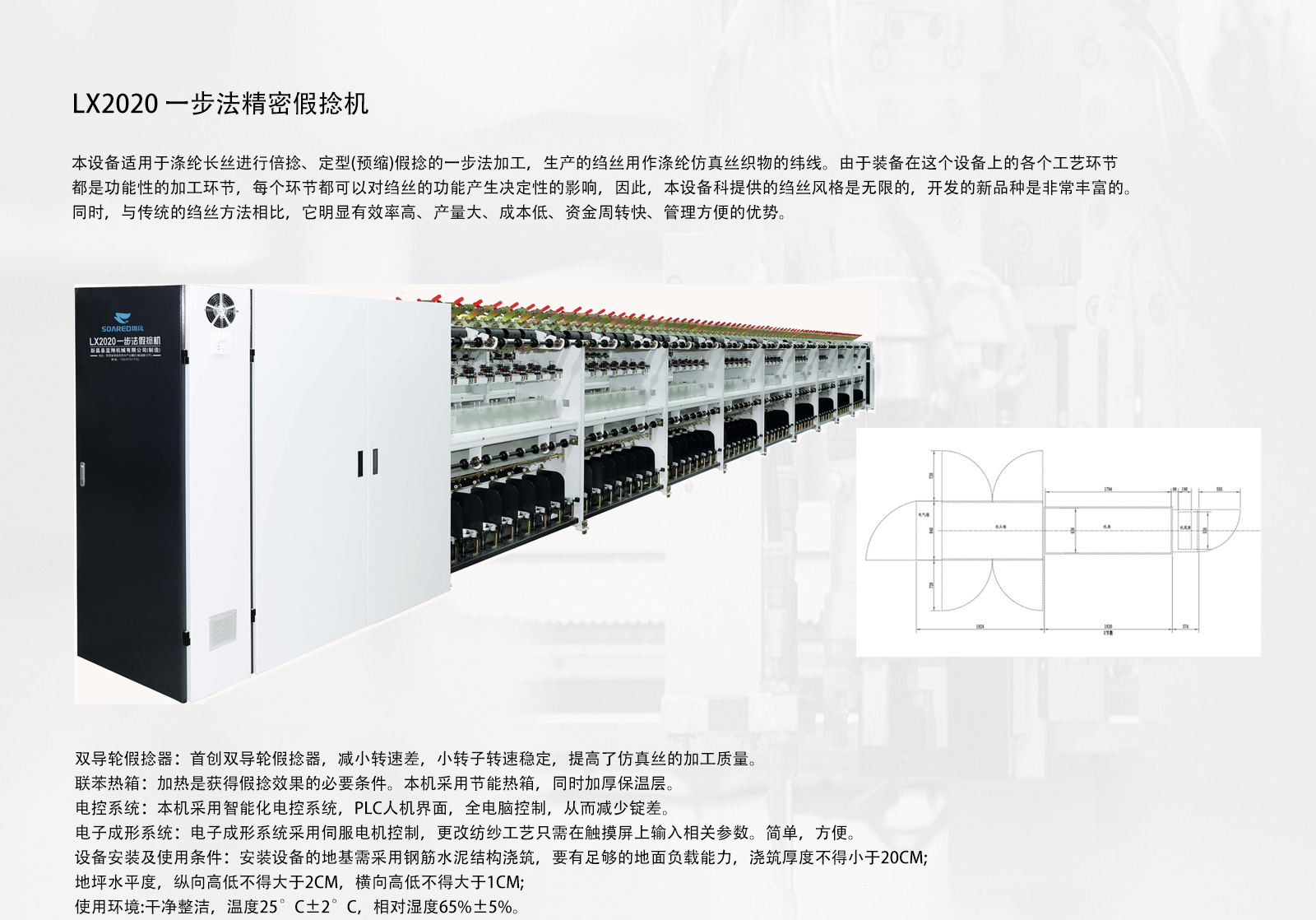

LX1000 高速加弹包覆一体机由蓝翔机械开发，可和 LX2020 一步法精密假捻机、LX80 欧根纱加弹机组成多品种长丝生产线。
车间布置时，设备原丝架侧预留≥1.2 米通道，方便 POY 原丝上料，出料侧预留≥1.5 米，用于成品筒子转运。

热门搜索关键词植入：LX1000 高速加弹包覆一体机、一步法包覆丝 ACY、涤氨包覆丝加工、高速加弹机网络喷嘴、联苯气相加热加弹机、蓝翔机械包覆一体机、氨纶包覆丝工艺、加弹机锭距选型、化纤包覆丝生产、Lx80 欧根纱加弹机。

FAQ
Q：LX1000 包覆一体机可以只生产 DTY 不做包覆吗？
A：设备可切换工艺单独生产 DTY，但设备硬件设计优先适配包覆复合工序。
Q：包覆丝网络点少，直接加大气压可行吗？
A：气压过高会损伤丝线，优先检查喷嘴清洁度与丝道张力。
Q：锦氨包覆和涤氨包覆工艺参数差别在哪？
A：主要差异在热箱温度与牵伸比，锦纶加工热箱温度一般低 10~20℃。
Q：包覆丝出现分层剥离是什么原因？
A：多为网络压力不足、丝道张力不匹配，需重新调试 D/Y 比与网络气压。
Q：LX1000 包覆一体机最高加工速度是多少？
A：机械极限 1000m/min，稳定生产推荐 700-900m/min 区间。
Q：包覆丝生产车间温湿度有什么要求？
A：温度 22~28℃，湿度 60~70% RH，减少氨纶丝静电粘连。
Q：该设备能否配套 Lx802 电子导纱分丝机？
A：成品筒管规格匹配，可对接 Lx802 纸管 / 铁管电子导纱分丝机。

LX1000 电锭双丝道高速加弹机可同步产出 S 捻、Z 捻两股长丝，合股消除残余扭矩，适合无扭低弹面料。

双丝道独立电锭驱动，两股丝捻度偏差可控制在 ±1.5% 以内，相比机械共轴传动，捻度均匀度提升 18%。
该机型适纺纤度 55~225dtex，两股 S+Z 合股后最大总纤度 450dtex，适配家纺、经编面料原料生产。
采用独立双丝道热箱通道，联苯气相加热，控温精度 ±1℃，两股丝受热一致，染色色差率降低 2.5%。
工艺运行速度 700~900m/min，288 锭配置，同等时间下，S+Z 合股产品产量相比单丝道机型提升 95%。
S+Z 合股纱核心优势是抵消残余扭矩，成品筒子退绕不会出现扭结，织造断纱率下降 10% 以上。
运维要点：双丝道假捻盘磨损速率存在差异，建议每 15 天做一次左右丝道捻度抽检，避免单边磨损。
常见误区：S+Z 生产不等于直接把两根丝合并，牵伸比、张力必须分别设定，同参数设置会造成两股丝弹性不一致。
LX1000 电锭双丝道高速加弹机出自蓝翔机械，可与 LX2020 一步法精密假捻机配套，做多品种差异化长丝。
车间配电上，双丝道电锭单元单锭功耗高于普通机型，288 锭装机容量核算，预留 18% 峰值冗余。
卷绕系统支持 Φ250×250mm 双锥筒子，针对 S+Z 合股丝，防叠卷绕算法降低筒子硬边不良至 0.8% 以内。

热门搜索关键词植入：LX1000 电锭双丝道高速加弹机、S+Z 合股加弹纱、无残余扭矩 DTY、双丝道加弹机、电锭加弹机、蓝翔机械 S+Z 加弹设备、加弹捻度控制、经编面料 DTY 原料、高速假捻工艺、LX2020 一步法精密假捻机。

FAQ
Q：S+Z 合股纱，两股丝必须同纤度吗？
A：优先同纤度，异纤度合股会出现扭矩抵消不完全，易产生扭结。
Q：电锭双丝道加弹机单锭故障会不会停机全机？
A：独立电锭控制，单锭故障仅该锭报警停机，其余锭位持续生产。
Q：S+Z 纱出现布面扭纹，优先排查哪里？
A：检查两股丝捻度、张力是否对称，热箱温度是否存在丝道温差。
Q：电锭部件保养周期多久？
A：连续生产 8000 小时，建议做电锭轴承润滑与振动检测。
Q：LX1000 电锭双丝道机最高加工纤度？
A：单丝道最高 225dtex，S+Z 合股最大 450dtex。
Q：能不能用普通 LX1000 涤纶加弹机改造成 S+Z 双丝道？
A：结构与传动体系不同，无法现场改造，需要采购专用双丝道机型。
Q：S+Z 纱适合哪些下游产品？
A：多用于家纺布、经编弹力面料，避免面料卷曲扭缩。
